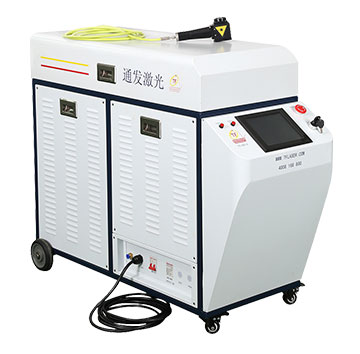

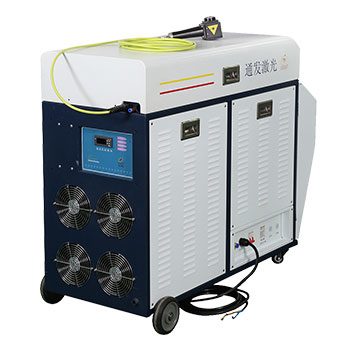

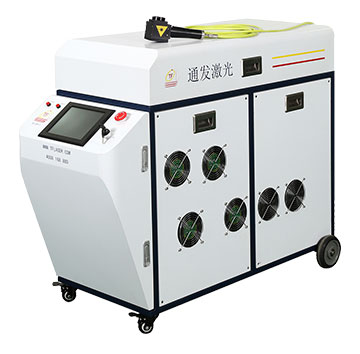

TFL-80PF光纤传输激光焊接机

  • 通发激光研发针配合黄金织链机、K金制链机、首饰制链机的TFL-80PF自动激光焊接机,焊接机采用能量反馈技术,光点稳定,能量强劲,实现一环一焊的功能,确保金链的耐拉强度。
  • 咨询热线:4008-168-880
  • 产品详情

光纤激光焊接机加工样品图片



银手链激光焊接


黄金链激光焊接


珀金戒指激光焊接


USB接口激光焊接


纽扣电池极耳激光焊接

手机零件激光焊接

标准工作台



黄金首饰织链机


首饰织链机,是黄金项链手链等链子的自动生产设备,但由于黄金或纯银的硬度较软,成环后,始终还是有连接口,线径较粗的链子,耐拉强度较大,特别是线径较小的项链,在受拉力稍大是,链环的开口处很容易被拉变形而出现松脱现象,所以需要织链机在扣环的一瞬间,对开口进行焊接,仅需融化一个小点,耐拉强度就提升很多倍。TFL-80PF机型专门为配合项链织链机而研发,可满足纯金、K金、银链的激光焊接。

激光焊接机手动工作台


适合首饰点焊,如戒指,项链,吊坠,耳环等的焊接,可以选择显微镜显示,或者CCD显示。

激光焊接机桌面式四轴自动工作台


该工作台可以四轴联动,实现曲面的点焊。

激光焊接机振镜工作台


激光焊接机振镜工作台配置高速双轴扫描振镜,效率是电动工作台焊接速度的2-5倍,特别适合无需氩气保护的叠加或焊缝激光焊接,目前智能手机的普及以及内部不锈钢框架和铝框架的新技术应用,激光焊接在手机五金焊接行业已经得到广泛的使用。

附件与耗材


激光脉冲氙灯


脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。

激光焊接机保护镜片


主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。

应用范围


该激光焊接设备适用于黄金白银制品、铝件、铜件激光点焊焊接,可以广泛应用在点焊及柔性加工需求行业等焊接。本激光焊机实现了水冷一体的小型化结构。适用于各种生产场所。

软件控制


1、采用触摸屏控制,扩展功能强。

操作界面1

操作界面2

2、整机的主要功能是基于能量反馈控制激光输出,以控制修正激光输出;控制整机协调工作,以便安全的利用激光进行焊接。


3、设备具有开关机自检功能,对系统、传感器、内外控、基准光、光闸等的状态进行检索,确保设备稳定运行;
4、参数、波形直观显示,方便操作者使用设备。

能量反馈设定波形

实测波形

能量反馈设定波形

实测波形

5、设备具有波形调用功能,可以根据上位机的指令,在不同工位使用不一样的激光能量,适合加工复杂工况。
6、触摸屏还具有配合制链机生产的计数功能。生产完设定点数后,自动停制链机与主机;


7、触摸屏具有中英文一键切换功能,国内销售及出口均适用。
8、设备触摸屏具有屏幕保护功能,并设有密码,防止非专业人员任意改变设备状态。
9、整机的状态、温度及其他保护开关的实时监控和显示,方便用户保养及维修。

精密电源

1、该设备采用升压电源,不受电网波动影响,同时电源的单点能量输出能力也更强。
2、该设备电源采用分流设计,将大的发热元件分流到几路控制,有效的减少了电源的发热功率。
3、该设备电源采用进口的IGBT,保证质量。
4、激光电源采用大功率隔离变换技术,人体触摸任何放电部分不会触电,安全性得到提高。
6、激光大电流放电具有软硬件过流保护锁定及报警。


核心光器


1、激光棒采用新型YAG激光棒,优化了激光棒的参数,使激光光电转换效率提高,优于普通激光棒单点能量和光束质量。
2、激光腔采用氙灯和激光棒分离设计,换灯不影响光路。
3、采用叠簧镜架,比普通的拉簧镜架更稳定,光路输出更稳定。
4、镜片均采用军工级镀膜,比普通镜片更耐用。


精密反馈控制系统




有能量反馈的激光能量输出图

没有能量反馈的激光能量输出图


电源脉冲电流过流保护装置和光纤激光激光焊接机快速时间分光装置专利





型号 TFL-80PF
激光波长 1064nm
激光功率 80W
激光脉冲能量 60J
光纤输出数量 1路
反馈方式 能量反馈
脉冲宽度 0.2-12ms
脉冲频率 0.4-100Hz
焊点大小 0.4-2mm
激光能量变化率 <±1.5%
主机耗电功率 ≤3KW
电力需求 AC220v±10%/50Hz,15A
冷却方式 一体式水冷
主机外形尺寸(长*宽*高) 520×1150×950
