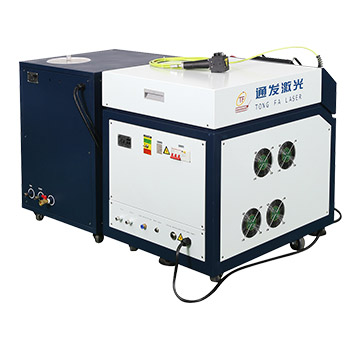

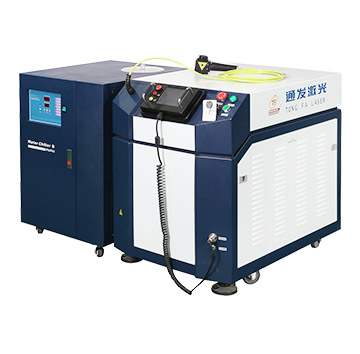

TFL-150AF光纤传输激光焊接机

  • 通发激光TFL-150AF光纤激光焊接机,采用电流反馈控制模式,能量较稳定,光纤传输光束质量好,适合0.5mm以下金属不锈钢板材的精密激光焊接,是批量五金产品中小功率焊接专用机型。
  • 咨询热线:4008-168-880
  • 产品详情

光纤激光焊接机加工样品图片



手机不锈钢五金零件激光焊接


不锈钢、钛合金眼镜激光焊接


不锈钢水杯激光焊接加工


金银首饰激光点焊


黄金吊坠的激光焊接

打印机刮刀的激光焊接

标准工作台



激光焊接机手动工作台


适合首饰点焊,如戒指,项链,吊坠,耳环等的焊接,可以选择显微镜显示,或者CCD显示。

激光焊接机桌面式四轴自动工作台


该工作台可以四轴联动,实现曲面的点焊。

激光焊接机六轴机械手


机械手在激光焊接中已经获得充分是利用,特别是汽车流水线焊接,利用机械手即可实现无人化车间生产,效率大大提升。本机械手为5轴控制,加工半径可选,可实现大型产品的激光焊接。

附件与耗材


激光脉冲氙灯


脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。

激光焊接机保护镜片


主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。

通发冷水机滤芯


激光焊机冷水机滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器,延长激光设备是使用寿命。

应用范围


通发激光TFL-150AF光纤激光焊接机,采用电流反馈控制模式,能量较稳定,光纤传输光束质量好,适合0.5mm以下金属不锈钢板材的精密激光焊接,是批量五金产品中小功率焊接专用机型。

软件控制


1、采用触摸屏控制,扩展功能强。

操作界面1

操作界面2

2、整机的主要功能是基于电流反馈控制激光输出,以控制修正激光输出;控制整机协调工作,以便高效安全的利用激光进行焊接。
3、设备具有开关机自检功能,对系统、传感器、内外控、基准光、光闸等的状态进行检索,确保设备稳定运行;
4、参数、波形直观显示,方便操作者使用设备。


5、设备具有波形调用功能,可以根据上位机的指令,在不同工位使用不一样的激光能量,适合加工复杂工况。
6、触摸屏具有中英文一键切换功能,国内销售及出口均适用。
7、设备触摸屏具有屏幕保护功能,并设有密码,防止非专业人员任意改变设备状态。
8、整机的状态、温度及其他保护开关的实时监控和显示,方便用户保养及维修。

精密电源



1、该设备采用升压电源,不受电网波动影响,同时电源的单点能量输出能力也更强。
2、该设备电源采用分流设计,将大的发热元件分流到几路控制,有效的减少了电源的发热功率。
3、该设备电源采用进口的IGBT,保证质量。
4、激光电源采用大功率隔离变换技术,人体触摸任何放电部分不会触电,安全性得到提高。
6、激光大电流放电具有软硬件过流保护锁定及报警。

核心激光器




1、激光棒采用新型YAG激光棒,优化了激光棒的参数,使激光光电转换效率提高,优于普通激光棒单点能量和光束质量。
2、采用全腔水冷技术,使得激光棒和灯管的散热较快,改善了光学稳定度。
3、采用叠簧镜架,比普通的拉簧镜架更稳定,光路输出更稳定。
4、镜片均采用军工级镀膜,比普通镜片更耐用。

电源脉冲电流过流保护装置和光纤激光激光焊接机快速时间分光装置专利





型号 TFL-150AF
激光波长 1064nm
激光功率 150W
激光脉冲能量 60J
光纤输出数量 1路
反馈方式 电流反馈
脉冲宽度 0.2-15ms
脉冲频率 0.4-200Hz
焊点大小 0.4-2mm
激光能量变化率 <±1.5%
主机耗电功率 ≤6KW
电力需求 AC380v±10%/50Hz,30A
冷却方式 1.5P冷水机
主机外形尺寸(长*宽*高) 600×900×800
