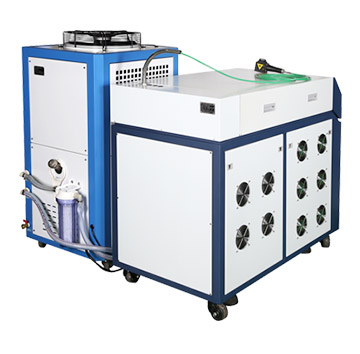

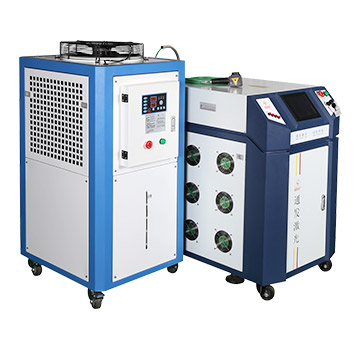

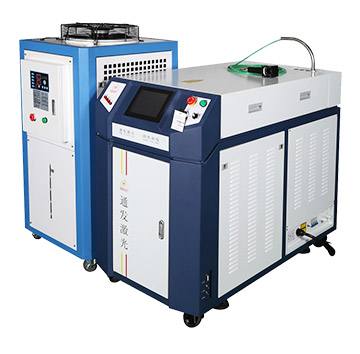

TFL-500AF光纤传输激光焊接机

  • 通发激光TFL-500AF光纤激光焊接机,激光功率大,经过光纤优化获得卓越的光束质量,满足1.5mm以内料厚,熔深1mm以内的厨卫,家电,高速不锈钢激光焊接加工。
  • 咨询热线:4008-168-880
  • 产品详情

光纤激光焊接机加工样品图片



医疗配件激光焊接


厨卫器具激光焊接

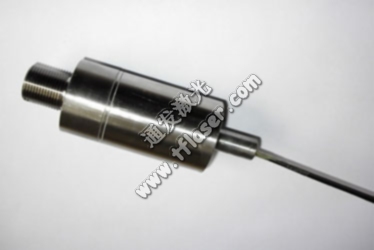

传感器激光焊接

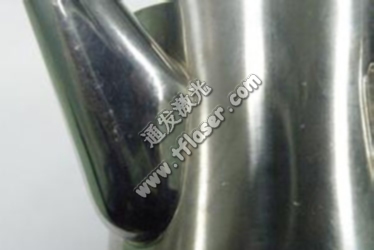

不锈钢水壶激光焊接

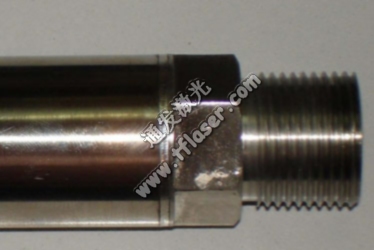

仪表产品激光焊接

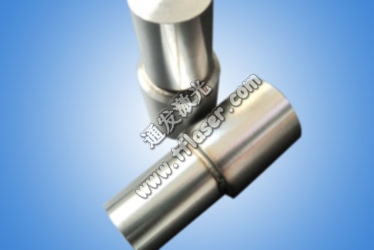

管接头激光焊接

TFL-500AF机型特点


1、激光能量大,平均功率高,焊接速度快,峰值功率高,单点能量大。更适合密封焊接,也适合铝、铜激光焊接。
2、光纤及激光输出头采用水冷却,保证高功率工作的稳定性。
3、采用8P大功率冷水机,冷却能力更强。
4、主要部件国外进口,品质好,性能稳定。
5、使用先进的实时反馈控制系统,避免因电网波动、水温波动,氙灯老化等原因造成的对激光能量的影响。使得焊点大小均匀,深度一致。
6、可以进行时间分光,能量分光,适合多种不同的应用场合,可同时多个工位加工。
7、经光纤传输后的激光光速质量好,光斑细,能量分布均匀。
8、初始段功率稳定,变化小,提高产品合格率。

标准工作台



激光焊接机桌面式四轴自动工作台


该工作台可以四轴联动,实现曲面的点焊。

激光焊接机卧式工作台


本工作台采用加固型钣金结构,平台安装XY双轴电动模组,Z轴采用断电刹车电机,同时可选配旋转轴。针对异形三维产品可实现三维激光焊接。

激光焊接机六轴机械手


机械手在激光焊接中已经获得充分是利用,特别是汽车流水线焊接,利用机械手即可实现无人化车间生产,效率大大提升。本机械手为5轴控制,加工半径可选,可实现大型产品的激光焊接。

附件与耗材


激光脉冲氙灯


脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。

激光焊接机保护镜片


主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。

通发冷水机滤芯


激光焊机冷水机滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器,延长激光设备是使用寿命。

应用范围


TFL-500AF大功率光纤传输激光焊机可应用于钛、镍、锡、锌、铜、铝、铬、铌、金、银等多种金属及其合金,及钢、可伐合金等合金的同种材料间的焊接,也可应用于铜-镍、镍-钛、铜-钛、钛-钼、黄铜-铜、低碳钢-铜等多种异种金属间的焊接。 现广泛应用的领域有手机外壳、笔记本电脑外壳、五金构件、厨具卫浴、军工制造、电池外壳、动力电池、仪器仪表、马达、IT手机构件、硅钢片、汽车配件、激光熔覆、医疗器械等精密零件焊接。

软件控制


1、采用触摸屏控制,扩展功能强。

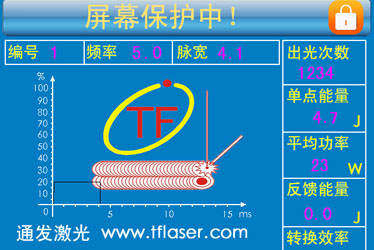

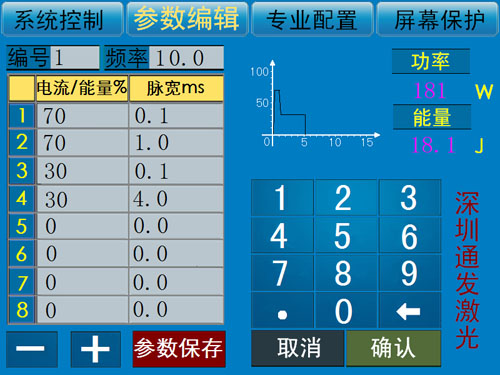

操作界面1

操作界面2

2、整机的主要功能是基于电流反馈控制激光输出,以控制修正激光输出;控制整机协调工作,以便安全有效的利用激光进行焊接。
3、设备具有开关机自检功能,对系统、传感器、内外控、基准光、光闸等的状态进行检索,确保设备稳定运行;
4、参数、波形直观显示,方便操作者使用设备。


5、设备具有波形调用功能,可以根据上位机的指令,在不同工位使用不一样的激光能量,适合加工复杂工况。
6、触摸屏具有生产计数功能。
7、触摸屏具有中英文一键切换功能,国内销售及出口均适用。
8、设备触摸屏具有屏幕保护功能,并设有密码,防止非专业人员任意改变设备状态。
9、整机的状态、温度及其他保护开关的实时监控和显示,方便用户保养及维修。

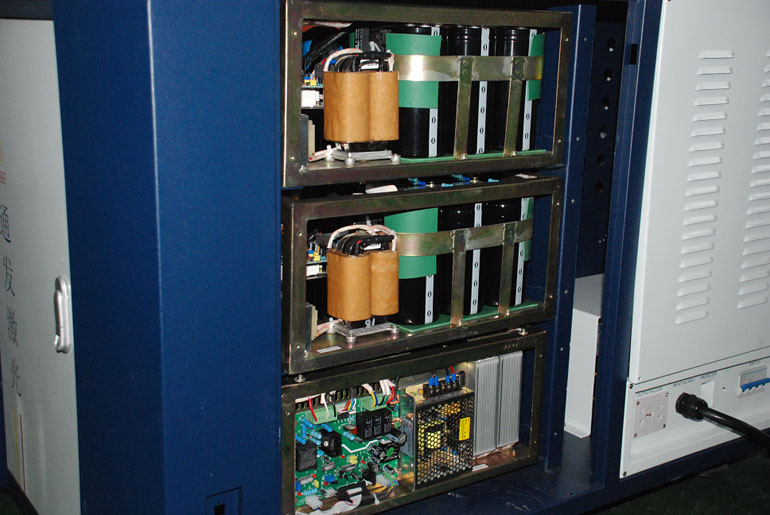

精密电源



1、该设备采用升压电源,不受电网波动影响,同时电源的单点能量输出能力也更强。
2、该设备电源采用分流设计,将大的发热元件分流到几路控制,有效的减少了电源的发热功率。
3、该设备电源采用进口的IGBT,保证质量。
4、激光电源采用大功率隔离变换技术,人体触摸任何放电部分不会触电,安全性得到提高。
6、激光大电流放电具有软硬件过流保护锁定及报警。

核心激光器




通发激光焊机镀金腔
1、激光棒采用新型YAG激光棒,优化了激光棒的参数,使激光光电转换效率提高,并可以增加单点能量。
2、激光腔采用氙灯和激光棒分离设计,换灯不影响光路。
3、采用叠簧镜架,比普通的拉簧镜架更稳定,光路输出更稳定。
4、镜片均采用军工级镀膜,比普通镜片更耐用。

电源脉冲电流过流保护装置和光纤激光激光焊接机快速时间分光装置专利





型号 TFL-500AF
激光波长 1064nm
激光功率 500W
激光脉冲能量 100J
光纤输出数量 1路
反馈方式 电流反馈
脉冲宽度 0.2-15ms
脉冲频率 1-200Hz
焊点大小 0.4-3mm
激光能量变化率 <±1.5%
主机耗电功率 ≤18KW
电力需求 AC380V±10%/50Hz,50A
冷却方式 8P冷水机
主机外形尺寸(长*宽*高) 700×1100×900
